An die Kontur angepasst
Die gewölbte Auflagefläche folgt der Form des Werkstücks. So liegt jedes Teil gleich, und der Kunststoff schont empfindliche Oberflächen.
Vorrichtungsauflage aus PA12 im 3D-Druck

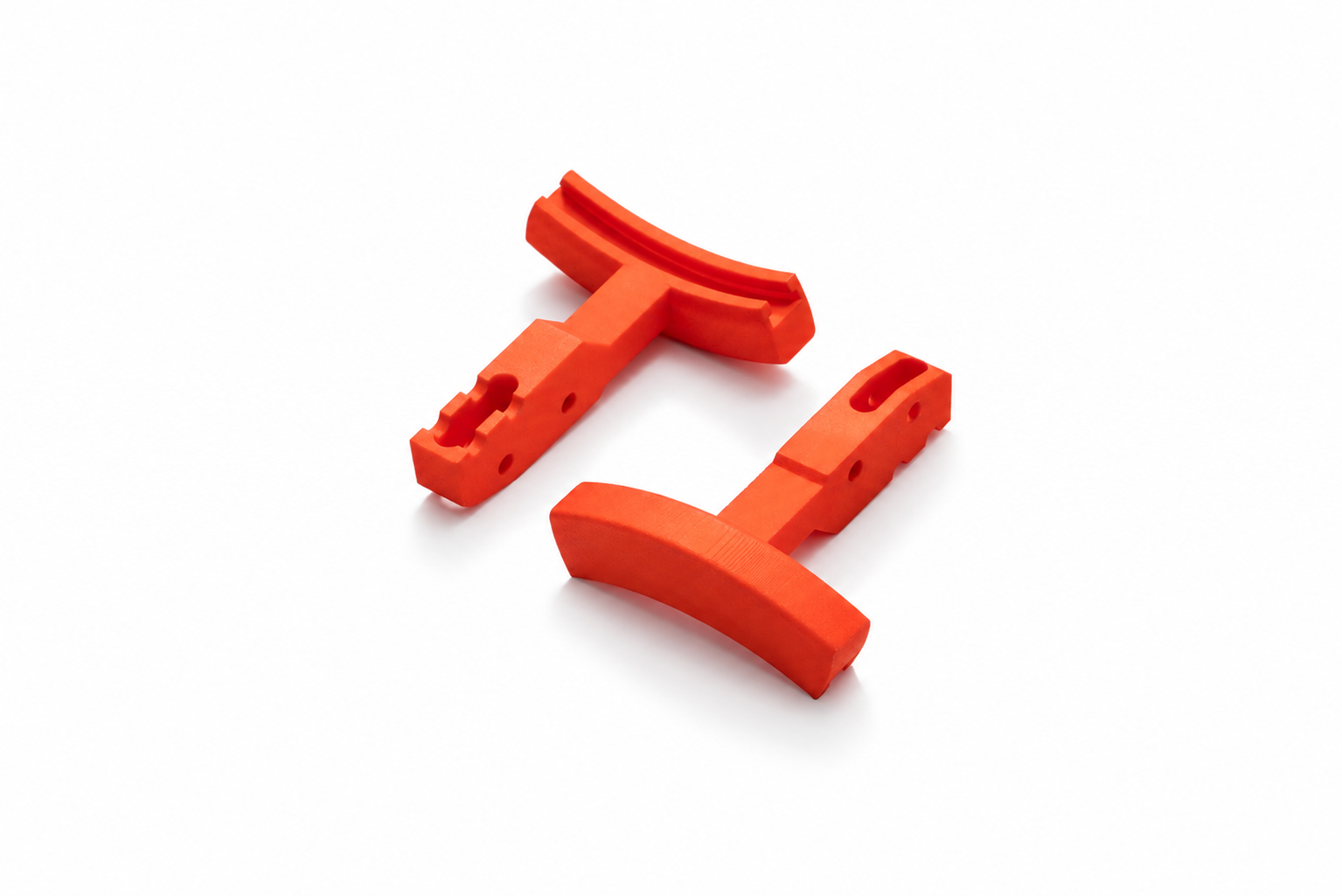

Die Auflage nimmt in einer Montage- oder Prüfvorrichtung ein rundes Werkstück auf und hält es in Position. Ihre gewölbte Auflagefläche ist an die Kontur angepasst, das Langloch zum Ausrichten wird direkt mitgedruckt.
Wenn jedes Werkstück gleich liegen muss
In Montage- und Prüfvorrichtungen laufen die Arbeitsschritte nur dann reproduzierbar ab, wenn jedes Werkstück exakt gleich liegt. Runde Bauteile brauchen dazu eine Auflage, die genau zur Kontur passt. Metallauflagen können empfindliche Oberflächen zerkratzen. Gefräste Kunststoffauflagen mit gewölbter Fläche sind in kleiner Stückzahl teuer.
Dazu kommt: Werkstücke ändern sich. Für jede neue Variante muss auch die Auflage angepasst werden. Wartet man lange auf ein einzelnes Vorrichtungsteil, steht im schlimmsten Fall die ganze Linie.
Hier kann eine 3D-gedruckte Auflage aus Kunststoff helfen.
Die Lösung: eine 3D-gedruckte Auflage aus Kunststoff
Die Auflage wird im Pulverbettverfahren aus PA12 gedruckt. Gewölbte Auflagefläche, Schaft, Langloch und Befestigungsbohrungen entstehen in einem Arbeitsgang. Über das Langloch lässt sich die Auflage an der Vorrichtung ausrichten.
Der Kunststoff ist leicht und schont die Oberfläche des Werkstücks. Die orange Einfärbung macht die Auflage an der Vorrichtung gut sichtbar. Für eine neue Werkstückvariante wird das CAD-Modell angepasst und eine neue Auflage gedruckt, ohne Werkzeug.
Fertigung im Überblick
Für eine Vorrichtungsauflage dieser Art ist folgende Auslegung typisch. Die genauen Werte hängen von Grösse, Belastung und Stückzahl ab.
|
Typische Auslegung Werkstoff Verfahren Stückzahl Branche |
Nachbearbeitung
|
Was die 3D-gedruckte Auflage ermöglicht
Einfach ausrichten
Über das Langloch lässt sich die Auflage an der Vorrichtung verschieben und in der richtigen Position verschrauben. Langloch und Bohrungen werden direkt mitgedruckt.
Neue Varianten ohne Werkzeug
Ändert sich das Werkstück, wird das CAD-Modell angepasst und eine neue Auflage gedruckt. Die Einfärbung macht sie an der Vorrichtung gut sichtbar.
Häufige Fragen zur Vorrichtungsauflage aus dem 3D-Druck
Wie robust ist eine Auflage aus PA12 im Einsatz?
PA12 ist zäh, schlagfest und beständig gegen Öle, Fette und viele Reinigungsmittel. Für Auflagen mit moderater Belastung im täglichen Vorrichtungsbetrieb eignet es sich gut. Auf Wunsch wird die Oberfläche chemisch geglättet: Sie ist dann geschlossener, nimmt weniger Schmutz und Flüssigkeit auf und lässt sich leichter reinigen. Bei sehr hohen Kräften oder starkem Verschleiss prüfen wir mit Ihnen eine Ausführung aus Metall.
Warum wurde Kunststoff statt Metall verwendet?
Der Kunststoff ist leicht und schont empfindliche Werkstückoberflächen. Gewölbte Auflageflächen, die gefräst in kleiner Stückzahl teuer wären, entstehen im 3D-Druck direkt mit.
Was brauchen Sie für eine Anfrage?
Am besten ein CAD-Modell der Auflage, zum Beispiel als STEP-Datei. Liegt nur eine Zeichnung oder die Kontur des Werkstücks vor, leiten wir das Modell daraus ab. Dazu helfen Angaben zu Stückzahl, Belastung und Umgebung, etwa Öle oder Reinigungsmittel.
